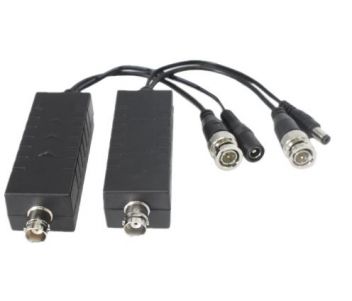

Характеристики PFM810
Особенности:
- Источник питания: входное напряжение DC24-36В, выходная мощность питание DC 12В/9Вт (макс.)
- Эффект передачи: Передача видео в реальном времени, без задержки, противодействие помехам.
- Дистанция передачи: до 400 метров
- Основные функции: использование одного коаксиального кабеля для передачи HD видеосигнала и питания
- Защиты: грозозащита, уменьшение воздействий статических и интерференционные помех
Схема подключения:
Характеристики:
| Модель | PFM810 | |||
| Поддерживаемые сигналы | 1 канал - HDCVI / HDTVI / AHD / CVBS | |||
| Дистанция передачи | 720р / 1080р: 400метров (макс) | |||
| Характеристики питания | Тип кабеля | Входящее напряжение | Дистанция | Исходящее напряжение |
| 75-3 | DC 24В | 0-100 метров | DC 12В 4Вт | |
| 100-150 метров | DC12В 3Вт | |||
| DC 36В | 0-100 метров | DC12В 9Вт | ||
| 100-200 метров | DC12В 6Вт | |||
| RG59 (75-4) | DC 24В | 0-100 метров | DC12В 5Вт | |
| 100-250 метров | DC12В 3Вт | |||
| DC 36В | 0-150 метров | DC12В 9Вт | ||
| 150-300 метров | DC12В 6Вт | |||
| RG6 (75-5) | DC 24В | 0-100 метров | DC12В 6Вт | |
| 100-300 метров | DC12В 3.5Вт | |||
| 300-400 метров | DC12В 3Вт | |||
| DC 36В | 0-400 метров | DC12В 7Вт | ||
| Тип кабеля | Коаксиальный 75-5(RG6) / 75-4(RG59) / 75-3 | |||
| Свойства передачи видео | ||||
| Видео коннектор | BNC-M / BNC | |||
| Поддерживаемые сигналы | HDCVI/TVI/AHD | |||
| Разрешение | 720р / 1080р | |||
| Анти-помехи | >60db | |||
| Защита | ||||
| ESD | 1a contact discharge electricity level 3 | |||
| 1b air discharge electricity level 3 | ||||
| Per: IEC61000-4-2 | ||||
| BNC коннектор | 2KV(common-code) | |||
| Per: IEC61000-4-5 | ||||
| UTP коннетор | 2KV(different-code), 4KV(common-code) | |||
| Per: IEC61000-4-5 | ||||
| Сопротивление | ||||
| Коаксиальный | 75 ohms | |||
| Физ. характеримтики | ||||
| Размер (L*W*H) | 78х29х22 мм | |||
| Материал корпуса | ABS | |||
| Цвет | Черный | |||
| Вес | 153g | |||
| Тип устройства | Приемо-передатчик POC |
|---|---|
| Интерфейсы | BNC-M / BNC |
| Тип сигнала | HDCVI/TVI/AHD |
| Дальность передачи | До 400 метров |
| Размер | 78х29х22 мм |
